Je suis bon (ou comment réparer le GPS du Nokia N95)

Le GPS de mon N95 marche ! 😀

Ce n'était pas un problème du logiciel. Ce n'était pas un problème de sensibilité de l'antenne. Tous les "Attente du GPS" et "Aucune connex." venaient en fait d'un... faux contact.

Un bête faux contact. Et je l'ai découvert grâce à cette page des forums support de Nokia (chercher en anglais "Waiting for GPS" et "No connection" a porté ses fruits). Et plus précisément ce texte :

pottsy : "It's to do with the connectors from the phone to the gps antenna. The antenna runs along the bottom of the phone and is stuck to the plastic surround that has the hole that the usb cable goes through. The connector is two gold spring type contacts that connect the antenna to the main PCB. When the phones are assembled, the contacts sometimes foul on the edge of the PCB rather than making contact with the contacts on the underside of the PCB, when looked at from the front of the phone.

The back of my phone and keypad fell off once and the GPS antenna and PCB could then be seen below the keypad. If you can see the spring contacts, they are not making contact with the gold contacts on the PCB. A Nokia service centre worker could probably push the connectors to where they should have been when the phone was built."

Traduction : "Ça à avoir avec les connecteurs du téléphone à l'antenne GPS. L'antenne court sur le bas du téléphone et est collée au morceau de plastique où est la prise pour le câble USB. Le connecteur (de l'antenne) est composé de deux contacts dorés de type ressort qui relient l'antenne à la carte mère. Quand les téléphones sont assemblés, les contacts se coincent sur le bord de la carte mère au lieu de toucher les contacts sous la carte mère, quand le téléphone est vu de face.

Le dos de mon téléphone et le pavé numérique sont tombés une fois et l'antenne et la carte mère étaient visibles sous le pavé numérique. Si vous pouvez voir les contacts flexibles, ils ne touchent pas les contacts dorés de la carte mère. Un centre de maintenance Nokia pourra probablement replacer les connecteurs là où ils auraient dû être quand le téléphone a été assemblé."

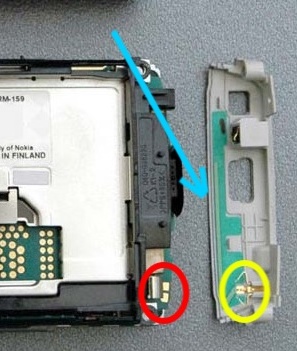

En images, vu de l'envers du téléphone. Dans le cercle jaune, les connecteurs ressort de l'antenne. En rouge, les connecteurs pour l'antenne GPS de la carte mère. Pointé en bleu, l'antenne GPS.

Antenne GPS du Nokia N95
© Stefan Constantinescu

Mais en fait on peut faire ça tout seul chez soi. J'ai utilisé un tournevis de précision pour soulever le pavé numérique, par le bas (voir photo plus bas). Il se déclipse facilement et s'enlève sans problèmes (c'est juste une pièce mécanique qui pousse les vrais contacts en dessous). Là, dans l'interstice entre la coque et la carte mère, j'ai effectivement vu ces deux contacts métalliques dorés le long du bord de la carte mère. Je les ai doucement poussés vers le fond du téléphone, et ils ont disparu sous la carte mère. J'ai remis le clavier en place, et le téléphone a capté quatre satellites en moins de 30 secondes !

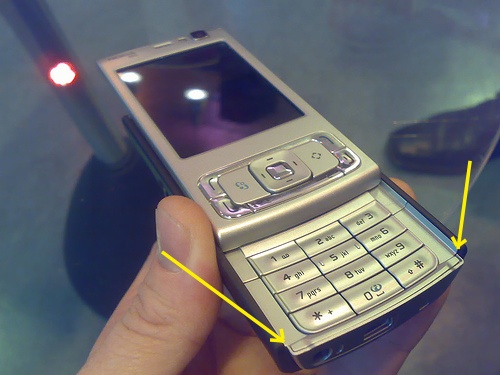

Clavier du Nokia N95
© Stewart Butterfield

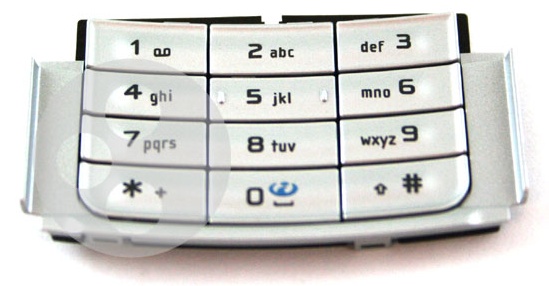

Il faut donc attaquer le clavier par les coins pointés par les flèches jaunes, à l'interstice entre la coque et le clavier. Une image du clavier détaché aide aussi à discerner ses bords :

Pavé numérique du Nokia N95
© Blueunplugged.com

Et le GPS marche super bien. 🙂 Je recommande vivement Google Maps pour mobiles. 😉

A moi le geotagging !
